Płyta indukcyjna Gaggenau VI422115 CKI420010 stalowa rama stalowe pokrętła

Seria 400
Płyta indukcyjna Vario flex 38 cm VI422115

Płyta indukcyjna, 2 strefy z funkcją flex, sensor smażenia,12 poziomów mocy, łatwe sterowanie dla wszystkich funkcji z wyświetlacza, szer. 38cm, Home Connect. Sterowanie pokrętłami.

Najważniejsze cechy

• Funkcja flex w połączeniu z prostokątnymi strefami grzewczymi.
• Dowolne ustawienie naczyń na połączonej powierzchni grzewczej
• Precyzyjna rama wykonanie ze stali szlachetnej o grubości 3 mm
• Do montażu na blacie lub montaż na równi z blatem (flush)

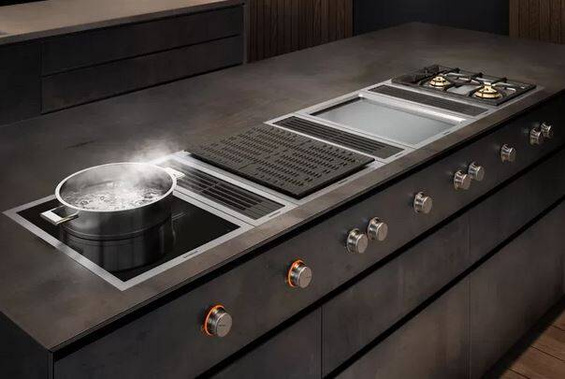

• Możliwa kombinacja z pozostałymi urządzeniami z serii Vario 400

Strefy gotowania

• 2 sterefy indukcyjne Flex 19x24 cm (2200 W, z funkcją booster 3700 W), po połączeniu 38x24 cm (3300 W, z funkcją booster 3700 W).

Wymiary

• Wymiary urządzenia 57 x 380 x 520 mm
• Minimalna wysokość instalacyjna (mm) 57 mm
• Maksymalna wysokość instalacyjna (mm) 57 mm
• Minimalna szerokość instalacyjna (mm) 359 mm
• Maksymalna szerokość instalacyjna (mm) 361 mm
• Głębokość instalacyjna (mm) 491 mm

Informacje techniczne

• Rodzaj płyty Płyta indukcyjna
• Szerokość 38 cm
• Liczba pól grzewczych 2
• Wymiary elementów grzewczych 1 x (38,0 x 24,0 cm)
• Materiał powierzchni płyty grzewczej Ceramika
• Rodzaj obramowania Standardowe wzornictwo
• Dominujący kolor produktu Czarny
• Zużycie energii – płyta 185,0 Wh/kg
• Sterowanie okapem z poziomu płyty Tak
• Wskaźnik zalegania ciepła Oddzielny dla każdego pola grzewczego
• Zabezpieczenia Ograniczenie czasowe, System rozpoznawania naczyń, System zarządzania mocą
• Moc przyłączeniowa (W) 3 700 W
• Natężenie (A) 16 A
• Napięcie (V) 220-240 V
• Długość kabla przyłączeniowego 150,0 cm
• Rodzaj wtyczki brak wtyczki (podłączenie elektryczne przez elektryka)

Obsługa

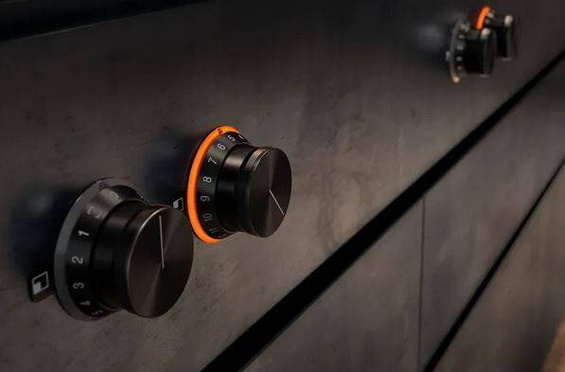

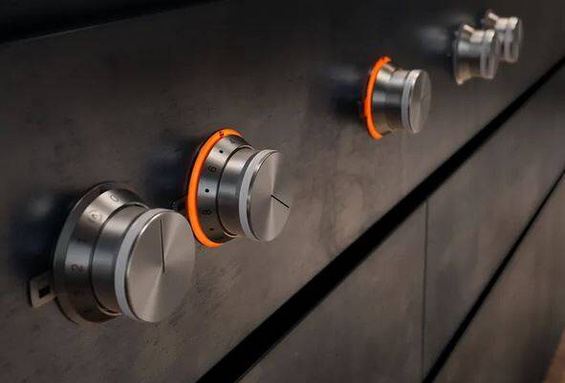

• Sterowanie przy pomocy pokręteł z podświetleniem mocy grzania.
• Elektroniczne sterowanie 12 stopni (1…12).
• Łatwe w osbłudze sterowanie za pomocą dwukolorowego wyświetlacza (biało-pomarańczowy).

Wyposażenie

• Funkcja flex w połączeniu z prostokątnymi strefami grzewczymi.
• Czujnik smażenia.
• Funkcja Booster
• Minutnik
• Opcje menu
• Zarządzanie mocą
• Możliwość sterowania okapem z poziomu płyty (z odpowiednim urządzeniem).
• Zdalny monitoring.
• Zdalna diagnostyka.
• Integracja z siecą domową dla usług serwisowych (Home Connect) przez WiFi.
• Korzystanie z funkcji Home Connect zależy od usług Home Connect, które nie są dostępne w
• każdym kraju. Więcej informacji można uzyskać pod adresem home-connect.com.

Bezpieczeństwo

• Wskaźnik pracy
• Rozpoznawanie kształtu i obecności naczyń
• 2-stopniowy wskaźnik zalegania ciepła
• Blokada bezpieczeństwa

Wskazówki projektowe

• W zależności od rodzaju instalacji (na blacie lub wpuszczona w blat), położenie otworów na pokręła może ulec zmianie
• Sterowanie przy pomocy poziomo umiejscowionych pokręteł ułatwiających kontrolowanie poziomu mocy
• Rysunek "Montaż pokrętła sterującego" musi być przestrzegany, jeśli panel ma grubość większą niż 23 mm (musi być zagłębienie z tyłu).
• W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić listwę regulacyjną VA420. Zależnie od rodzaju instalacji, należy zamontować odpowiednia listwę regulacyjną.
• Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy
• pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia.
• Dodatkowe wskazówki dotyczące montażu równo z blatem:
• Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna.
• Konieczne jest zapewnienie odporności na działanie wysokiej temperatury oraz szczelności krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu.
• Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce.
• Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu.
• Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie.
• W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50mm.
• Przystosowana tylko do naczyń ferromagnetycznych.
• Urządzenie można docisnąć w blat od góry.
• Waga urządzenia: ok. 9 kg.

Dane techniczne / Podłączenie

• Moc przyłączeniowa: 3.7 kW
• Długość kabla 1.5 m (bez wtyczki)
• Zużycie energii w trybie gotowości / wyświetlanie 0.5 W.
• Pobór mocy w trybie gotowości / sieć 1.4 W.
• Sprawdź w instrukcji obsługi jak wyłączyć moduł WiFi
