Płyta gazowa Gaggenau VG415215 CKG410010 stalowa rama stalowe pokrętło

Seria 400
Vario płyta gazowa domino 38 cm VG415215

Płyta gazowa szer. 38 cm, 1 palnik pod WOK, o mocy max 6000W, sterowanie w pełni elektroniczne 12 poziomów mocy. Sterowanie pokrętłem. 2E - G20 20mbar (GZ50)

Najważniejsze cechy

• Palnik wielopierścieniowy o mocy do 6 kW
• W pełni elektroniczne sterowanie na 12 poziomach mocy
• Precyzyjna rama wykonanie ze stali szlachetnej o grubości 3 mm
• Do montażu na blacie lub montaż na równi z blatem (flush)
• Precyzyjne i powtarzalne wielkości płomienia

Informacje o produkcie

• Rodzaj płyty Płyta gazowa
• Szerokość 38 cm
• Liczba pól grzewczych 1
• Moc elementów grzewczych 1 x 6.0 KW
• Materiał powierzchni płyty grzewczej Stal szlachetna, szczotkowana
• Rodzaj obramowania Standardowe wzornictwo
• Dominujący kolor produktu Stal szlachetna
• Wydajność energetyczna – płyta 55,8 %
• Wyposażenie standardowe 1 x Pierscien na Wok
• Inne dopuszczalne rodzaje gazu Gaz płynny 50 mbar, Gaz płynny G30,31 28-30/37mbar, Gaz ziemny L/LL G25/20mbar(DE)
• Moc przyłączeniowa (W) 15 W
• Moc przyłączeniowa gazu 6 000 W
• Natężenie (A) 2 A
• Napięcie (V) 220-240 V
• Długość kabla przyłączeniowego 140,0 cm
• Rodzaj wtyczki Wtyczka Schuko/Gardy z uziemieniem
• Rodzaj gazu Gaz ziemny 20 mbar
• Inne dopuszczalne rodzaje gazu Sterowanie okapem z poziomu płyty Nie
• Wskaźnik zalegania ciepła Oddzielny dla każdego pola grzewczego
• Zabezpieczenia Automatyczny powtórny zapłon, Elektronicza kontrola płomienia, Zawór bezpieczeństwa
• Gaz płynny 50 mbar, Gaz płynny G30,31 28-30/37mbar, Gaz ziemny L/LL G25/20mbar(DE)

Wymiary urządzenia

• Wymiary urządzenia 158 x 380 x 520 mm
• Minimalna wysokość instalacyjna (mm) 134 mm
• Maksymalna wysokość instalacyjna (mm) 134 mm
• Minimalna szerokość instalacyjna (mm) 359 mm

Strefy gotowania

• 1 palnik wok (300 W – 6000 W), przeznaczony do naczyń o max. ø 32 cm

Obsługa

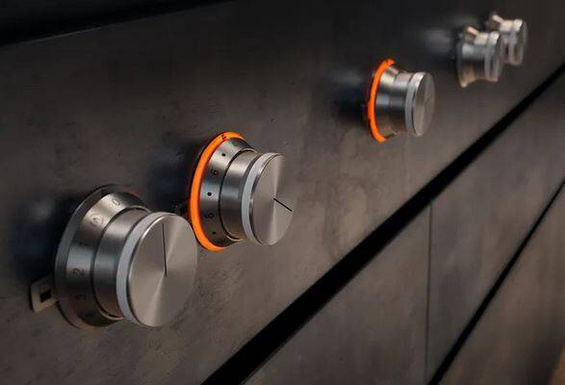

• Sterowanie przy pomocy pokręteł z podświetleniem mocy grzania.
• Obsługa jedna ręką
• W pełni elektroniczne sterowanie na 12 poziomach, do dokładnej regulacji poziomu
• mocy plus funkcja gotowania na wolnym ogniu.
• Automatyczne szybkie zapalanie

Wyposażenie

• Funkcja gotowania na wolnym ogniu
• Płaski ruszt podtrzymujący do patelni.
• Pierścienie gazowe wykonane z mosiądzu

Bezpieczeństwo

• Elektroniczny nadzór płomienia, automatyczne powtórne zapalenie palnika
• Wskaźnik ciepła resztkowego
• Wyłącznik bezpieczeństwa

Wskazówki projektowe

• Zależnie od rodzaju montażu (montaż na blacie lub równo z blatem, urządzenie z lub bez pokrywy ) lokalizacja wycięcia oraz pozycje pokręteł mogą się różnić.
• Rysunek "Montaż pokrętła sterującego" musi być przestrzegany, jeśli panel ma grubość większą niż 23 mm (musi być zagłębienie z tyłu).

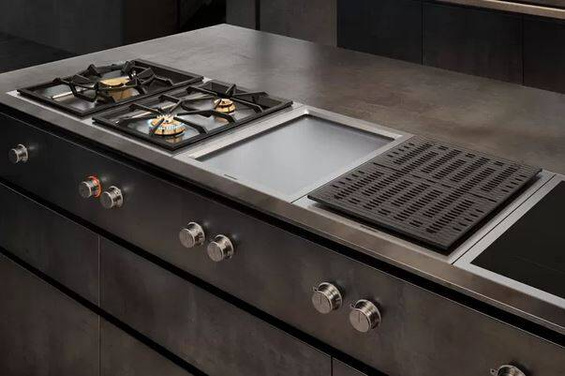

• W przypadku łączenia kilku urządzeń z serii Vario 400, między urządzeniami należy umieścić
• listwę regulacyjną VA420. Zależnie od rodzaju instalacji, należy zamontować odpowiednia listwę regulacyjną.
• Szczególnie w przypadku cienkich blatów roboczych należy zapewnić podparcie przy
• pomocy odpowiedniej konstrukcji, aby uzyskać odpowiednią nośność i stabilność. Należy uwzględnić wagę urządzenia oraz dodatkowe obciążenia.
• Dodatkowe wskazówki dotyczące montażu równo z blatem:
• Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna.
• Konieczne jest zapewnienie odporności na działanie wysokiej temperatury oraz szczelności krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu
• Rowek musi być ciągły i prosty, aby zapewnić równomierne ułożenie urządzenia na uszczelce.
• Nie stosować wyłożenia, które nie składa się z jednego ciągłego elementu.
• Szerokość złącza może się różnić ze względu na tolerancję wielkości zastosowanych połączeń oraz wycięcia w blacie.
• W przypadku montażu kilku urządzeń w oddzielnych wycięciach, między poszczególnymi wycięciami należy uwzględnić pas oddzielający o szerokości minimum 50mm.
• Możliwość zamówienia specjalnych końcówek w ramach części zamiennych
• Należy zaplanować podłączenie elektryczne (urządzenie nie może pracować bez zasilania)
• Wlot powietrza z góry Nie ma konieczności zastosowania półki pośredniej
• Panel tylny i wycięcie do ściany muszą być żaroodporne, wykonane z materiałów niepalnych
• Należy zachować minimalny odstęp ukośny przynajmniej 150 mm od przylegających mebli wrażliwych na ciepło lub powierzchni stykowych lub zastosować termoizolację.
• W przypadku eksploatacji w pobliżu wentylacji dolnossącej VL 414, zaleca się przegrodę powietrzna AA 414 w celu zapewnienia najlepszego działania płyty kuchenki.
• Przy pełnej mocy przyłączeniowej urządzeń powyżej 12 kW, biorąc pod uwagę miejscowe przepisy dotyczące wentylacji pomieszczeń, wymiarów pomieszczeń i zestawów wyciągów lub nawiewów, musi być zainstalowany wyciąg.
• Minimalny odstęp pomiędzy płytą gazową o mocy powyżej 12 kW, a wyciągiem wynosi 70 cm
• Urządzenie można docisnąć w blat od góry.
• Waga urządzenia: ok. 14 kg.

Dane techniczne / Podłączenie

• Moc przyłączeniowa gazu 6.0 kW
• Moc przyłączeniową (elekt.) 15.0 W
• Kabel z wtyczką o długości 1.4 m
