Okap do zabudowy w blacie Gaggenau AL200190 90 cm

Okap do zabudowy w blacie Gaggenau
AL200190 90 cm

• Teleskopowy blatowy system

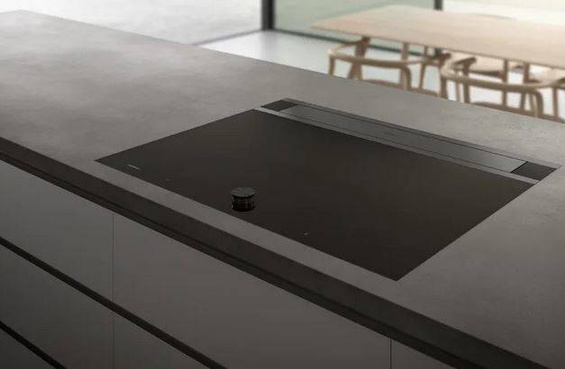

• wentylacyjny, gdy nie pracuje jest całkowicie schowany w blacie
• Idealny w połączeniu z płytami indukcyjnymi bez ramy 90 cm szerokości do montażu wpuszczonego w blat

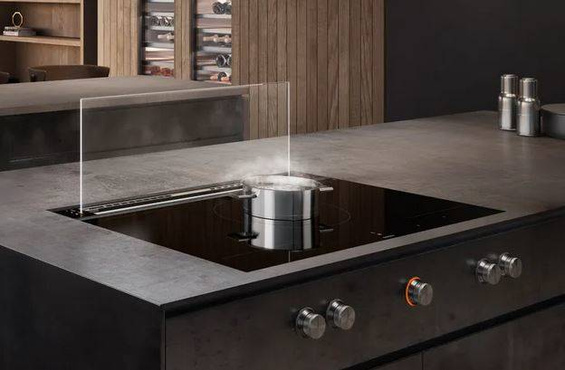

• Transparentny ekran wentylacyjny to dyskretna integracja z kuchnią
• Nastrojowe oświetlenie (Ambient lighting) przez szklane krawędzie

Wydajność

• Wydajność i poziom hałasu przy poziomie 3/Intensywnym:
• Wydajność wentylatora zgodnie z normą EN 61591.
• Poziom hałasu zgodnie z normą EN 60704-3.
• Poziom ciśnienia akustycznego zgodnie z normą EN 60704-2-13.
• Redukcja zapachów dla obiegu zamkniętego zgodnie z normą EN 61591.
• Obieg otwarty:
• 519 / 833 m³/h.
• 62 / 71 dB (A) re 1 pW.
• Obieg zamknięty (standardowe filtry):
• 472 / 620 m³/h.
• 65 / 71 dB (A) re 1 pW.
• Redukcja zapachów: > 90 %

Wyposażenie

• Sterowanie wentylacją w oparciu o płytę kuchenną
• Sensorowo sterowana automatyczna funkcja Run-on
• 3-stopniowa elektroniczna regulacja poziomów mocy i trybu intensywnego
• Wskaźnik nasycenia filtra przeciwtłuszczowego
• Wskaźnik nasycenia filtra węglowego
• W zestawie dwa duże metalowe filtry przeciwtłuszczowe, łatwo wyjmowane, można myć w zmywarce.
• Pojemność przelewowa 170 ml w filtrze przeciwtłuszczowym.
• Dodatkowa pojemność 600 ml w zdalnym wentylatorze.
• Filtr z węglem aktywnym, który można łatwo zdemontować od góry, w obiegu zamkniętym.
• Gaggenau Black rama z anodyzowanego aluminium.
• 1 interfejs aby ustawić poziom mocy oraz 1 interfejs do sterowania Guided Air technology.
• Wentylator z wysoce wydajnym bezszczotkowym motorem DC
• Elastyczny montaż silnika z przodu (dla kompaktowego rozwiązania ściennego), z tyłu (bez utraty miejsca w szufladzie) lub w pewnej odległości od urządzenia.
• Integracja z siecą domową dla usług serwisowych (Home Connect) przez WiFi.
• Korzystanie z funkcji Home Connect zależy od usług Home Connect, które nie są dostępne w każdym kraju. Więcej informacji można uzyskać pod adresem home-connect.com.

Efektywność urządzenia

• Klasa efektywności energetycznej A w zakresie klas efektywności energetycznej od A +++ do D.
• Przeciętne zużycie energii 37.8 kWh/ rok.
• Klasa efektywności wentylacji A.
• Klasa efektywności oświetlenia -.
• Klasa efektywności filtra przeciwtłuszczowego C.
• Poziom hałasu min. 41 dB / max. 62 dB poziom standardowy.

Wskazówki projektowe

• Do łączenia z bezramowymi płytami z serii 400 (CX 492) lub 200 (CI 292), w jednym wycięciu w blacie.
• W przypadku montażu w pojedynczym wycięciu w blacie, akcesoria montażowe należy umieścić między urządzeniami. Obejmuje to listwę łączącą i wsporniki mebli, które zapewniają stabilność szafki.

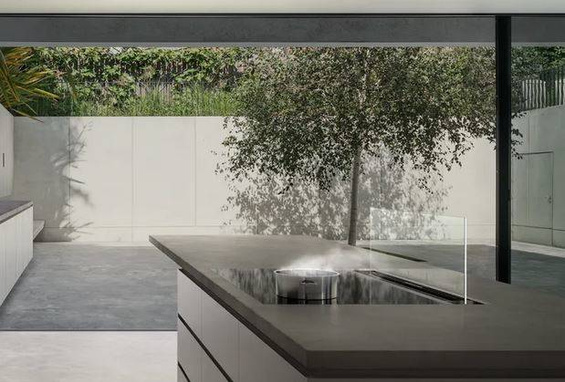

• Wentylację blatową można zamontować w szafce lub między dwoma (np. W przypadku instalacji wyspowej głębszej niż 100 cm).
• Szerokość szafki 90 cm, 100 cm lub 120 cm.
• Szafki górne nie powinny być instalowane nad wentylacją blatową, w celu zachowania optymalnej
• wydajności.
• Należy zachować następującą odległość : 50 cm z lewej i prawej strony wentylacji blatowej do ściany lub sąsiednich wysokich szafek. 5 cm od ramy wentylacji blatowej do ściany.
• Montaż możliwy jest w blatach z kamienia, materiałów syntetycznych lub litego drewna. Konieczne jest zapewnienie odporności na działanie wysokiej temperatury oraz szczelności krawędzi wycięcia. W przypadku innych materiałów należy skonsultować się z producentem blatu.
• Aby zainstalować wentylator na odległość, wymagany jest zestaw montażowy (z zapasowymi osłonami do zamykania wylotów powietrza).
• Maksymalna odległość 3 m.
• W przypadku wydmuchiwania powietrza należy zainstalować klapę jednokierunkową o maksymalnym ciśnieniu otwarcia 65 Pa.
• W trybie otwartym należy zawsze zapewnić odpowiednią ilość świeżego powietrza w pomieszczeniu, jeśli urządzenie jest używane w tym samym czasie, co kominek z systemem wentylacyjnym.
• Aby zapewnić optymalną wydajność recyrkulacji powietrza zalecamy pole powierzchni odpływu co najmniej 440 cm².
• Do obiegu zamknietego powietrza wymagany jest moduł recyrkulacji powietrza.
